1- Thông tin chung :

ARL 3460 Metals Analyzer (viết gọn là 3460) là máy phân tích quang phổ phát xạ của hãng Thermo Fisher Scientific ( Ecublens) SARL - Thụy sỹ ( trước đây với tên gọi Themo ARL). Chức năng của máy để phân tích nhanh thành phần kim loại. Với nhiều kênh phân tích (max. 60 kênh), ARL 3460 đồng thời phân tích và cho kết quả chính xác hàm lượng của nhiều nguyên tố của mẫu kim loại hoặc hợp kim.

Các ưu điểm chính :

- Ổn định, chính xác, giới hạn phân tích thấp, kết quả tin cậy

- Xây dựng cấu hình và được hiệu chuẩn tại nhà máy trước khi xuất xưởng

- Có khả năng nâng cấp

- Dễ dàng tích hợp để tăng khả năng sản xuất

2- Các bộ phận chính :

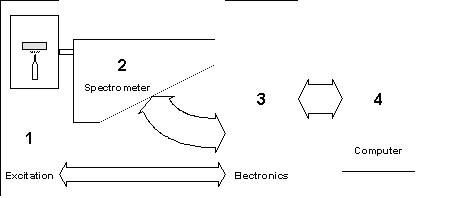

Với nguyên lý phân tích bằng quang phổ phát xạ, máy bao gồm các bộ phận chính như sau:

1) Nguồn kích xạ để cấp năng lương kích xạ mẫu

2) Hệ quang phổ để tách các đường phổ một cách chính xác theo bước sóng tương ứng với các nguyên tố khác nhau

3) Hệ điện tử để xử lý các tín hiệu quang phổ

4) Máy tính và phần mềm để điều khiển, tính toán số liệu và cho kết quả.

3- Phụ kiện cần thiết  và phụ kiện chọn thêm khác :

- Hệ tinh lọc Argon

- Hệ van cho khí Argon

- Bình khí Argon

- Đồ gá cho phân tích các mẫu nhỏ

- Phụ tùng dự trữ cho các nền thép vè kim loại mầu

- Khuôn đúc để chuẩn bị mẫu.

- Thiết bị chuẩn bị mẫu

- Ổn áp và bộ lưu điện UPS

4- ARL 3460 Metals Analyser - Sản phẩm của hãng ARL (Applied Research Laboratories) nay thuôc tập đoàn Thermo Fisher Scientific (Ecublens) SARL - Thụy sỹ

Hơn 60 năm qua, ARL là nhà chế tạo đặt ra tiêu chuẩn cho thiết bị phân tích kim loại mà toàn bộ ngành công nghiệp luyện kim trên thế giới tin cậy và sử dụng.

Metals Analyser là đời máy phân tích kim loại mới nhất của ARL. Được đúc kết từ các dòng máy trước, Metals Analyser là một thiết bị hoàn thiện đáp ứng cao nhu cầu phân tich kim loại với chi phí đầu tư kinh tế nhất.

ARL 3460 được thiết kế để phân tích các nguyên tố  trên nhiều nền khác nhau (thép, đồng hoặc nhôm, …vv).

Thành công của bạn phụ thuộc vào sản phẩm bạn làm ra đạt chất lượng cao và ổn định và bạn cần một thiết bị phân tích tin cậy. 3460 với độ tin cậy cao sẵn sàng 24 giờ một ngày, 7 ngày một tuần đảm bảo chất lượng sản phẩm của bạn luôn được kiểm soát một cách chính xác.

Độ chính xác tuyệt đối của kết quả phân tich phụ thuộc vào hệ thống ca lip thiết bị. CARL là hệ thống ca lip chuẩn tại nhà máy của ARL. Đây là một hệ ca lip tinh tế bao hàm nhiều tham số và có các công cụ để tính và hiệu chỉnh các ảnh hưởng ma trận, đường phổ để đạt được độ chính xác cao nhất. Metals Analyser được ca lip bằng CARL tại nhà chế tạo và sẵn sàng phân tích ngay từ ngày đầu tiên lắp đặt tại cơ sở của bạn

5- Độ ổn định của thiết bị :

Bạn luôn muốn biết rằng kết quả phân tích của bạn có còn chính xác vào ngày mai, vào tuần sau hay năm sau hay không. ARL3460 Metals Analyser thừa kế một tiêu chuẩn đã là truyền thống lâu đời của hãng ARL : độ ổn định thiết bị cao trong ngắn hạn cũng như dài hạn

6- Miêu tả kỹ thuật :

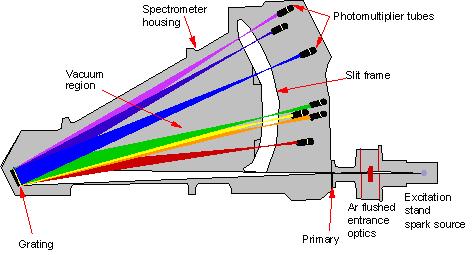

- Buồng quang phổ:  Khung Pashen Runge chân không. Tiêu cự 1m, cấu trúc gang đúc đặc biệt. Có hệ thống ổn định nhiệt độ 38 + 0.1 ⁰C

- Số kênh phân tích: maximum 60

- Tiêu cự : 1m

- Khe sơ cấp:  20 µm

- Khe thứ cấp: 20, 25, 37.5, 50, 75, 100, 150 µm

- Ống nhân quang: Đường kính 28mm

- Bộ biến suy Attenuators: Tất cả đều lập trình được để chỉnh tối ưu cho các ống nhân quang. Điều chỉnh theo 24 mức.

- Cách tử : Buồng quang phổ có thể chọn một trong các khắc vạch sau.  Sự lựa chọn sao cho tối ưu với nhu cầu phân tích: 1080, 1667 và 2160 gr/mm

- Độ chân không max. : 1 x 10^-3 mm Hg

- ĐK ổn định nhiệt độ: Toàn bộ khoang quang phổ được ổn định tại 38 + 0.1 ⁰C

- Khoang kích xạ: Điền khí Argon. Có thiết bị đốt để tăng độ chính xác với các nguyên tố vi lượng. Có hệ thống làm mát mạch kín.

Có mạch bảo vệ an toàn cho người sử dụng không cho phép hoạt động khi cửa đang mở. Đảm bảo tiêu chuẩn quốc tế CEI 1010-1.

- Nguồn phóng điện: HIREP (High Repetition rate: Nguồn phóng điện ổn định cao)

   + Điện áp duy trì (Power) : 400 VP

   + Điện áp kích thích (Ignitor) : 15 KVP

   + Tần suất đánh lửa : 400 lần/giây ( 400 sparks per second)

- Phương pháp đo: Integration (Tích phân)

- Hệ điều khiển: Bộ sử lý ARL MMB 88  sử dụng công nghệ CMOS với cạc đo trạng. Bộ chuyển đổi A/D và bộ biến suy cho từng kênh phân tích. Tối đa 60 kênh

- Bảo vệ chống bụi: Có hệ thống bảo vệ chống bụi với quạt làm mát.

- Bảo vệ chống nhiễu: Có hệ thống bảo vệ chống nhiễu.

- Tiêu thụ Argon: 3.5 L/phút khi phân tích, 0,35 L /phút ở chế độ chờ (stand-by)

- Kích thước máy: 119 x 166.5 x 91 cm

- Khối lượng : 450 Kg
